深入解析 ISO 21780：48V 车载电气系统测试规范

汽车低压电气系统走到12V这条路上，本来是几十年沉淀下来的“够用”方案：发动机带动发电机给12V铅酸电池充电，再给车灯、雨刮、仪表、ECU、起动机这些功率都不大的负载供电，整套体系围绕“小功率、单向供电、成本低、生态成熟”长成了行业标准。可近十几年画风全变了——全球排放法规越收越紧，车企不能只靠优化发动机吃减排红利；消费者又要自动空调、电加热、主动悬架、电助力转向、更多屏幕和传感器，车上用电功率一路往上飙；而传统12V想扛大电流就得加粗线束、加重铜、加大线损，整车重量和成本反而更难看。直接上400V/800V高压纯电平台又太贵，低压系统、供应链、维修体系全得推倒重来，对燃油车和轻混车来说不划算。于是行业卡在一个尴尬中间带：12V带不动大功率，高压又太重太贵。

48V就是被这个矛盾逼出来的折中解——电压翻四倍，同样功率下电流降到约四分之一，线束细了、损耗小了、制动能量回收和大功率用电件终于有地方“落座”。再配一台BSG/ISG起发一体机，就能做启停、助力、滑行发电、轻微混动，省油降排却不用把整车电气架构重做。所以它不是工程师拍脑袋“把电压调高一点”，而是排放法规、功耗膨胀、成本边界、供应链惯性四股力量一起推出来的产物：保留12V管传统负载，叠一层48V管大功率和能量回收，用双向DC-DC把两个域连起来。

也正因为48V一上来就不是“高压版12V”，而是“会发电、会回馈、会跨域串扰、还贴着60V安全红线”的新物种，原来给单向小电压系统写的ISO 16750-2自然兜不住它的行为，这才有了后来ISO 21780单独立标的空间。

“会发电”意味着BSG电机在制动时反向馈电，同一个部件在源和负载之间来回切换，而ISO 16750-2的抛负载模型只考虑源丢负载，不考虑负载变源。“会回馈”意味着过压可能持续数秒甚至数十秒，不是毫秒级的脉冲，16750里没有持续过压耐受的概念。“会跨域串扰”意味着48V侧的地故障或隔离失效可能把高压应力引入12V域，烧毁原本只承受16V的ECU和传感器，这种故障模式在12V时代不存在，16750自然没有考核项。“贴着60V红线”则要求标准精确划分电压区间并绑定功能状态，而16750对12V只有粗略分级。

这四个维度每一个都超出了ISO 16750-2的设计范畴，强行套用既测不出真实风险，也无法形成统一的验收语言。行业需要一本专门记录48V电压地图、故障模型和功能判据的新标准——这就是ISO 21780诞生的根本原因。

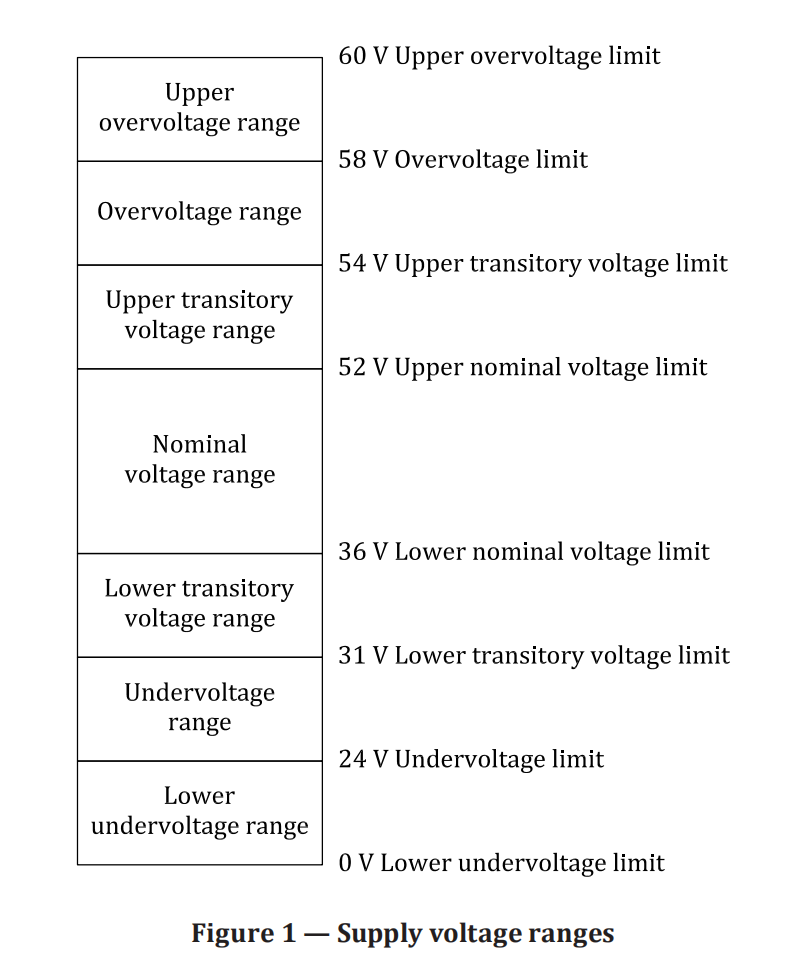

系统常态工作在 36V~52V 标称区间，也是设计目标工作区，所有核心功能在此需满足最高指标。

标称区间上方：52V~54V 为上瞬态电压区，用于能量回收与储能校准，仅允许短时工作；54V~58V 属于过压区，多由短时能量回馈或控制偏差造成，同样只能临时运行；58V~60V 为上部过压区，主要源于控制误差，也仅限短时工作；电压超过 60V 达到保护阈值，静态电压严禁超过该限值。

标称区间下方：31V~36V 为下瞬态电压区，常见于冷启动、升压阶段，仅短时工作；24V~31V 是欠压区，同样多出现在冷启动工况；0V~24V 为低欠压区，主要用于储能保护，一般不长期处于该区间，仅电源短时中断或长时间停车时出现。

核心要点：48V 系统标称电压虽为 48V，但允许工作区间很宽。标称区间外仅可临时运行，并分级约束功能；60V 为静态过压上限，静态电压不可超过 60V；测试允许短时瞬态脉冲最高 70V。

ISO 21780的一个重要特点是引入了功能状态分级和功能类别分类的矩阵式判定体系。这套体系比传统标准的“通过/不通过”二分法细致得多。

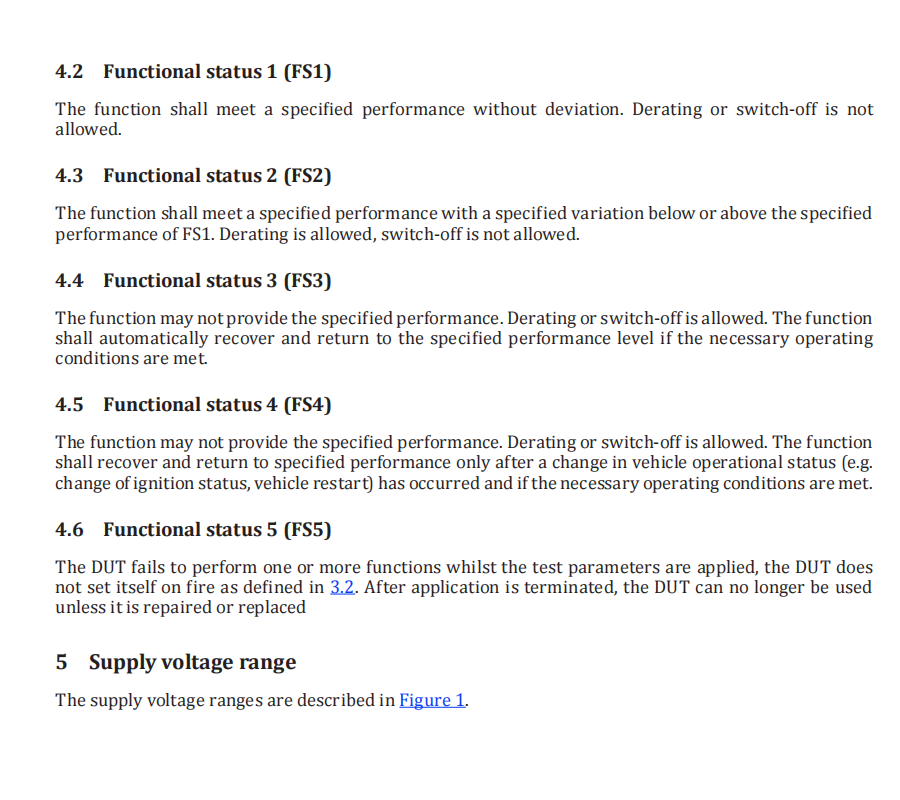

功能状态分五个等级

FS1是最高的要求，功能完全正常，无任何偏差，不允许降额也不允许关机。简单说就是一切正常。

FS2允许功能有偏差，性能可以在FS1的基准上下浮动，也允许降额，但绝不允许关机。通俗理解就是能干活，但性能可能打了折扣。

FS3更进一步，功能可以停止，也允许降额或关机，但有一个硬性条件——必须能自动恢复，不需要人干预。也就是说可以关机，但要自己醒过来。

FS4同样是功能可以停止，但恢复条件更苛刻，需要车辆运行状态发生改变，比如重新上电或重启，才能恢复正常。这意味着关机后需要人干预。

FS5是最差的情况，功能失效，设备损坏，无法继续使用，必须维修或更换。

功能类别分四类

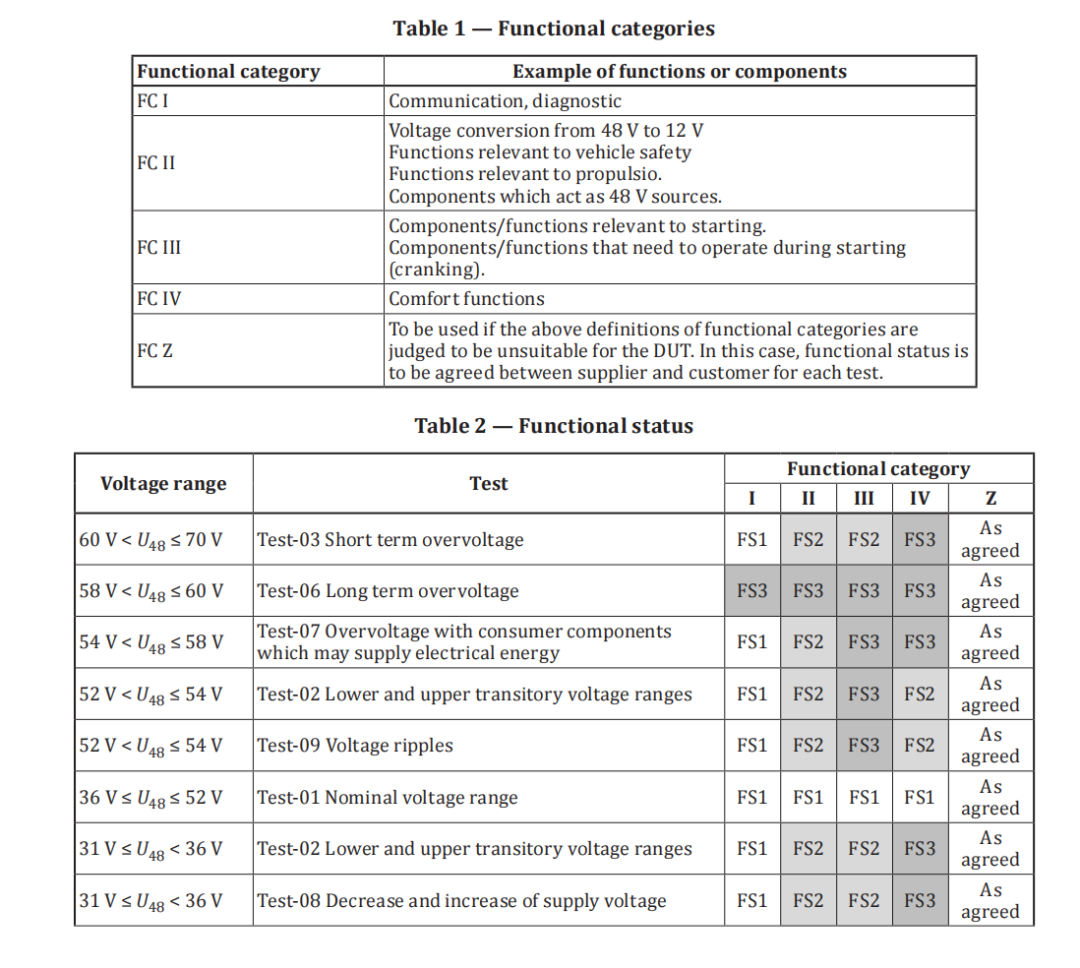

标准要求对DUT的每个功能按重要性进行分类。FC I是通信和诊断功能。FC II是与车辆安全相关的功能、推进相关功能，以及作为48V电源的部件功能。FC III是与启动相关的功能。FC IV是舒适性功能，比如座椅加热、空调等。

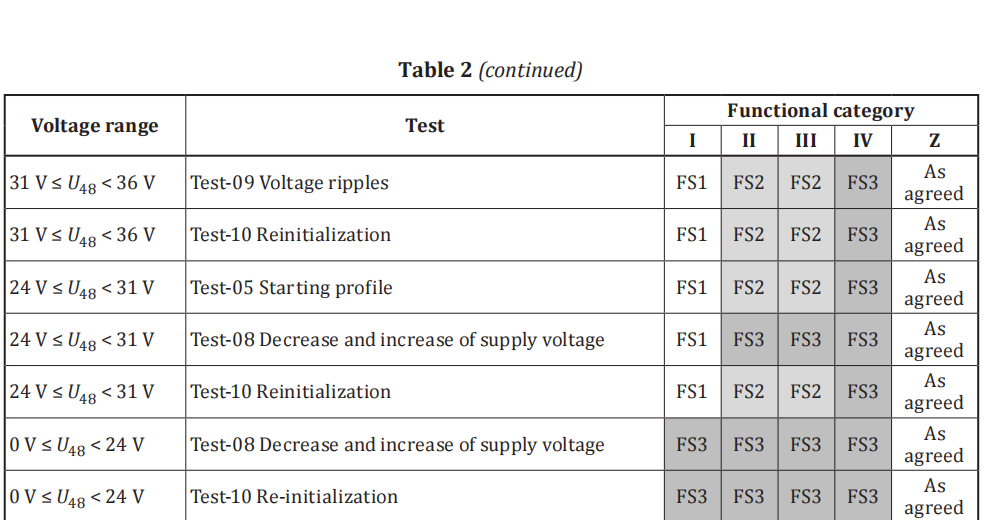

矩阵判定的核心逻辑

不同电压范围、不同测试项目、不同功能类别，所要求达到的FS等级是不同的。举例来说，在短时过电压测试中最高会到70V，此时通信功能属于FC I，要求必须达到FS1，通信绝对不能中断。而安全推进相关的FC II功能，要求达到FS2即可，可以降功率但不能停机。至于舒适功能属于FC IV，只要求FS3，关机了能自己重启就行。

这意味着产品设计时必须区分功能的轻重缓急，核心功能保证更高可靠性，舒适功能在极端电压下可以适当让步。这套逻辑贯穿ISO 21780的整个测试体系。

标准共定义了16项测试，从Test-01到Test-16。本文重点解读其中最具48V特色的几项。

标称电压范围测试

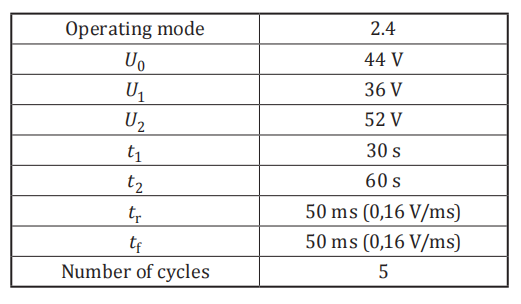

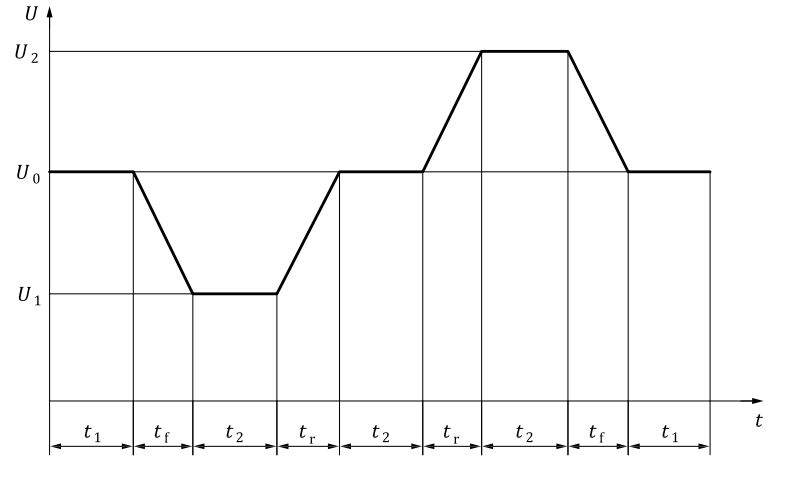

这是最基本的验证，如果标称范围内功能都不正常，后续所有测试都没有意义。测试时电压以0.16V/ms的速率在36V、44V、52V之间循环切换，总共做5次，要求所有功能在36V到52V范围内都达到FS1。

这个项目最容易出现的问题是：低压段36V附近内部LDO输出不稳导致MCU复位，或者高压段52V附近功率器件损耗过大触发过热保护。这些问题如果在最基础的测试中就暴露，说明设计余量严重不足。

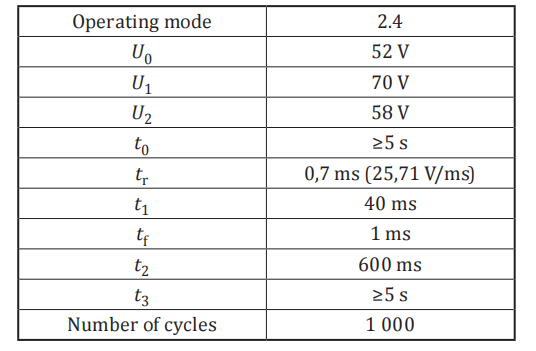

短时过电压测试

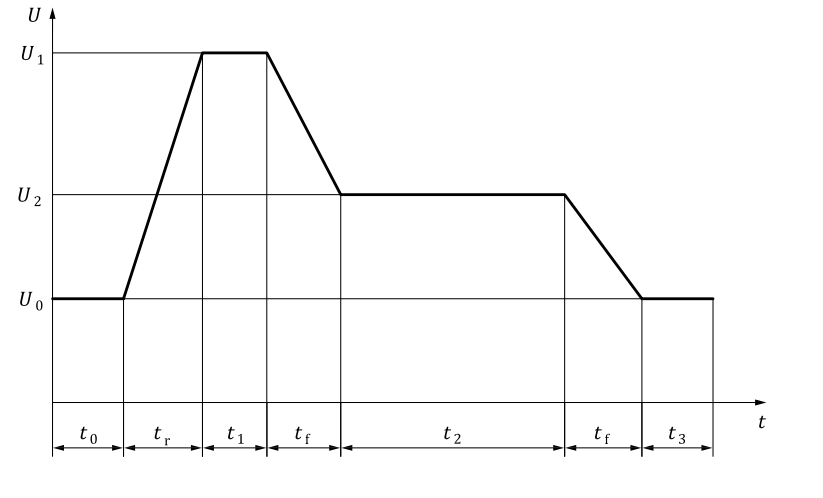

这项考核的是DUT对瞬态过压的耐受能力。电压从52V快速上升至70V，上升时间只有0.7毫秒，然后维持40毫秒，回落至58V维持600毫秒，最后恢复至52V。这样一个完整脉冲就算一次，需要循环1000次。

这对输入级保护电路是反复的冲击考验。TVS管、压敏电阻、滤波电容都在这个过程中持续承受应力。很多设计在第一次冲击时能扛住，但几百次之后保护器件性能就开始衰减，最终导致输入级被击穿。

能量回馈过压控制测试

这是48V系统最重要的测试之一，在12V标准中完全没有对应项目。

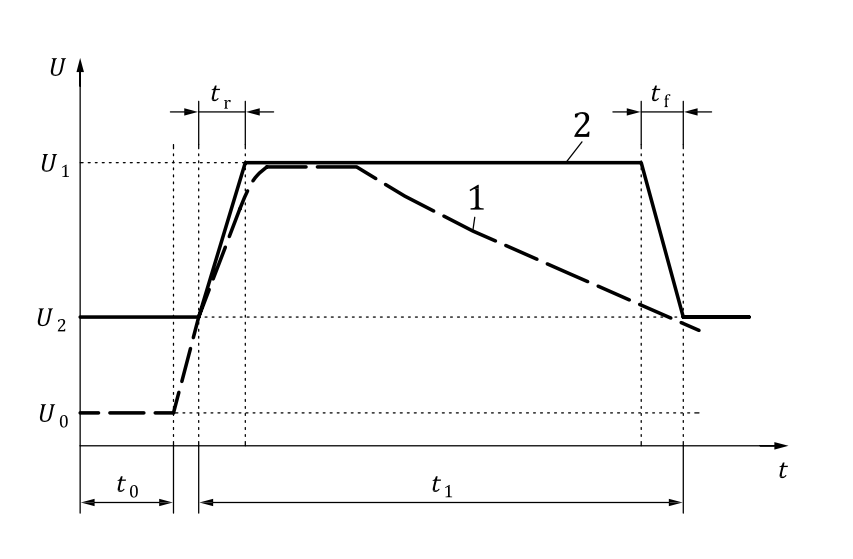

模拟的场景是这样的：DUT从耗电模式突然切换至发电模式，开始向48V电网回馈能量。现实生活中BSG电机在减速回收能量时就是这种情况。

此时关键问题在于：如果48V电池恰好处于断开状态，回馈的能量无处可去，电网电压就会被持续推高。如果不加控制，电压可能从52V一路飙升，最终击穿同一网络上的其他敏感器件。

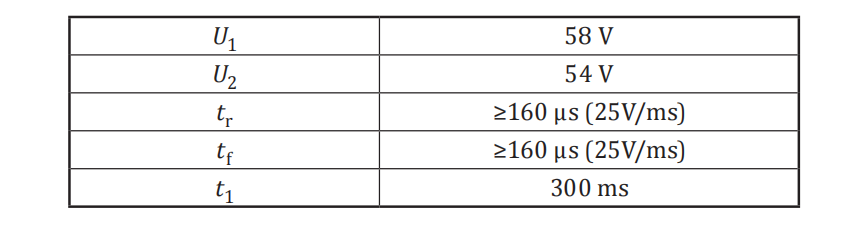

因此标准要求DUT必须具备主动限压能力，而不是靠外部保护电路。具体指标有两个：电压峰值不得超过58V，超过54V后300毫秒内必须回落至54V以下。测试需要在低温、室温、高温三个温度点各做3次。

最常见的失效模式是控制响应太慢，300毫秒内压不回去。另一个典型问题是高温下功率器件性能下降，限压能力大打折扣。这两个问题都直接导致测试失败。

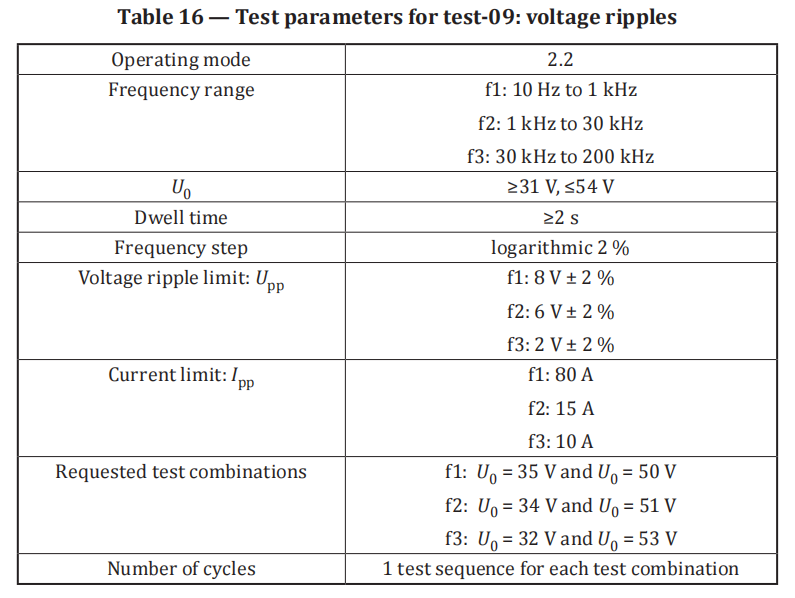

电压纹波测试

这是48V与以往12V系统差异最大的测试项目之一。以往的12V纹波测试（ISO 16750-2:2012）只规定电压值，电流是多少基本不管。但48V功率大得多，同样电压下不同DUT输入阻抗不同，纹波电流可能天差地别，阻抗小的DUT可能承受远超设计值的纹波电流，导致输入电容过热失效。

因此，ISO 21780:2020在48V系统中率先系统性地引入了“电流约束+闭环标定”的测试逻辑，通过电流极限Ipp对纹波电流进行约束（低频段80A，中频段15A，高频段10A）。几乎在同一时期，ISO 16750-2:2023的修订也采用了类似的闭环方法论（Ipp分别为15A和10A），将这一测试逻辑推广到12V/24V系统。两者共同标志着汽车电气负荷纹波测试从“开环电压施加”向“闭环电流约束”的范式转变。

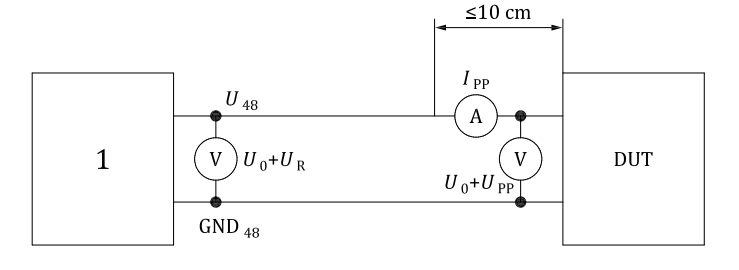

测试采用独特的“两步法”。

第一步是参考测试，DUT工作在轻载模式，逐渐增加纹波电压，直到电压达到限值或者电流达到Ipp限值——哪个先到就停在哪里。记录此时电源端的电压值，叫做UR。

第二步才是真正的电压纹波测试。DUT切换到满载模式，电源强制输出第一步记录的UR。关键规则是：即使此时电流已经远超Ipp限值，电源也不准降低电压。

标准这样设计的用意很明确——它要验证的不是功能正不正常，而是输入电容在高频大电流反复冲刷下会不会因为发热而提前老化。测试前后都要测量DUT的输入阻抗，如果阻抗漂移超标，就直接判定FS5损坏。

这背后是实实在在的物理机理：纹波电流流过电容的等效串联电阻会产生热量，温度每升高10℃，电容寿命减半。测试过程中可能不会立刻失效，但阻抗漂移已经说明内部受到了不可逆的损伤。

接地丢失与故障电流测试

这是48V安全测试的核心，直接回应双电压域共存带来的风险。

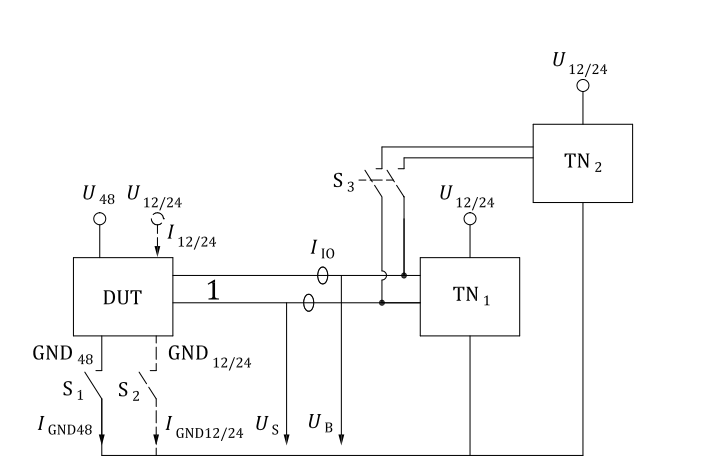

先说接地丢失测试。它模拟的是48V部件的GND连接在车辆振动中松脱断开。分别测试GND48丢失和GND12/24丢失两种场景，每种场景都要在休眠和满载两种模式下执行。

为什么这个测试如此重要？因为DUT失去接地后，内部电路的地电位会浮升。如果此时正在CAN总线上发送数据，CAN引脚的电压可能被抬高到接近48V，而这个电压会通过通信线直接灌入12V侧的CAN收发器——12V收发器的耐压通常只有40V左右，瞬间击穿。一个48V部件的接地故障，可能导致整车12V CAN网络瘫痪，多个ECU连带损坏。

标准的要求很明确：接地丢失期间，通信总线电压不得超过12V系统耐压极限，总线通信不得中断。

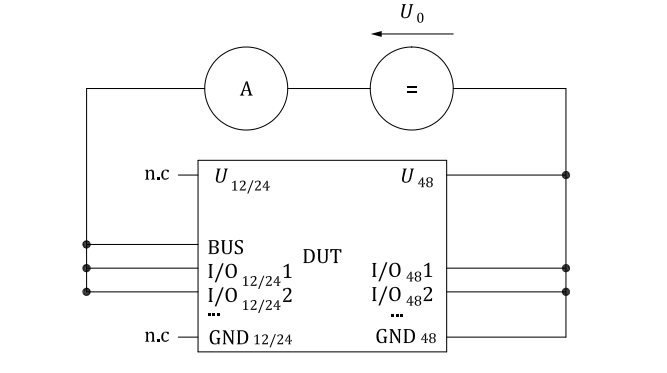

故障电流测试则是更极端的情况。它强制将48V电源直接短路到所有12V和24V引脚——通信引脚和I/O引脚一个不漏，然后测量泄漏电流。要求是多少？绝对值不超过10微安。

10微安是一个极其严苛的指标。它意味着从物理层面确保即使48V侧完全短路，流到12V侧的电流也微乎其微，根本不足以损坏任何器件。这是标准的底线思维：单点故障不能扩散成系统性灾难。

ISO 16750-2 与 ISO 21780 最根本的区别体现在五个方面：标称电压区间不同，12V 系统为 6V~16V，24V 系统为 10V~32V，48V 系统则是 36V~52V。

过电压考核逻辑发生逆转，12V 侧重被动承受发电机抛负载脉冲，48V 要求主动管控能量回馈带来的过压，避免干扰整车电网。

纹波测试方法不一样，12V 以电压为考核目标且不限定电流，48V 增加 Ipp 电流限值，采用两步法施加应力。

接地异常的考核要求有差异，12V 仅验证 ±1V 地偏移下的信号质量，48V 需要测试接地丢失与故障电流，泄漏电流不能超过 10 微安。

功能判定体系不同，12V 采用 FS A 至 E 五级标准，48V 使用 FS1~FS5 与 FC I~FC IV 组合的矩阵模式，判定维度更丰富细致。

ISO 21780 是 48V 轻混系统电气负荷测试的专用国际标准，其核心思路可概括为两点：一是电压分级管理，在 31-60V 宽电压区间内，不同电压区间匹配差异化的功能要求，产品设计需要明确各功能在不同电压下的表现，不能笼统要求全部功能始终正常。

二是强化跨域故障隔离，针对 48V 与 12V 共存架构，通过接地丢失、故障电流等测试，保障单点故障不会扩散至 12V 侧。完整执行该标准全部 16 项测试，需要支持双向能量流动的电源、高带宽测量设备以及配套阻抗网络，建议在研发摸底阶段就介入测试，避免 DV、PV 验证阶段才暴露底层设计缺陷。
